一、功能概述
PJC8智能管線探測儀可在不開挖地面土方情況下，可快速精準地定位各類材質的燃?xì)猓ń饘倩蚍墙饘伲?、自?lái)水、光纜、電纜等管線位置、埋深、走向以及大致管徑。能重點協助業主解決無示蹤線，無圖紙、埋深7米老舊埋地燃?xì)夤艿?，特別是PE、PVC、玻璃鋼管、水泥管道、球墨鑄鐵、光纜、電纜等歷史遺留問題。且可根據業主要求單獨定制生產。
二、參數
型號 | PJC8 |
探測原理 | 采用電磁感應原理 |
應用領域 | 特檢、電力、勘探測繪、石油通信、長輸管線運維企業、市政等 |
設備標準 配置 | 主機1臺、信號識別器1臺、主機充電器1套、主機背包1個、充電寶2個（含充電套裝）、識別器電源線1條、文件資料1套 |
操作環境 | 無源追蹤探測，無需光纜有無金屬線，也無需連接管道、光纜（含微纜）或做其他前期處理工作；無需外置轉動天線，不受風力影響，不受地面平整度限制、不受工程施工、車輛、震動及噪聲等外界因素影響；可選配激光測距儀 |
探測深度 | 可達18米 |
探測精度 | 無干擾狀態下：水平±10%，埋深：≤3米±10%，≥3米±15%； |
探測速度 | 通常情況下，單次對某點進行切割探測掃查約10s |
工作時間 | 充滿電需8小時,主機可待機60小時以上，連續工作時間≥25小時 |
工作溫度 | -35℃-50℃ |
儲存溫度 | -40℃-70℃ |
主機殼體 | ABS+PC工程塑料外殼，能在各種環境下使用，高抗沖擊、耐震、防水，防水等級IP67（機箱關閉狀態） |
主機電池 | 內置電源24V，容量4000mAh，可充電鋰電池 |

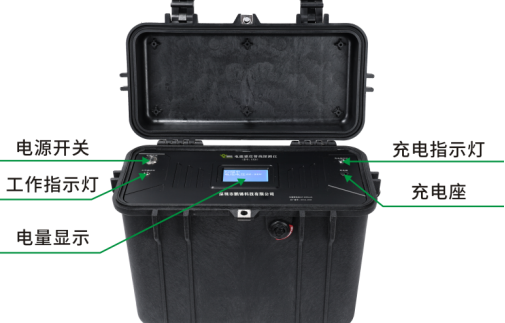

主機尺寸 | 34.4cm×14.6cm×29.7cm |
主機重量 | 6.0kg |
信號識別器尺寸 | 52.6cm×35.9cm×28.1cm |
信號識別器電池 | 外置電池9V，容量10000mAh，可充電鋰電池 |
信號識別器重量 | 1.067kg |
